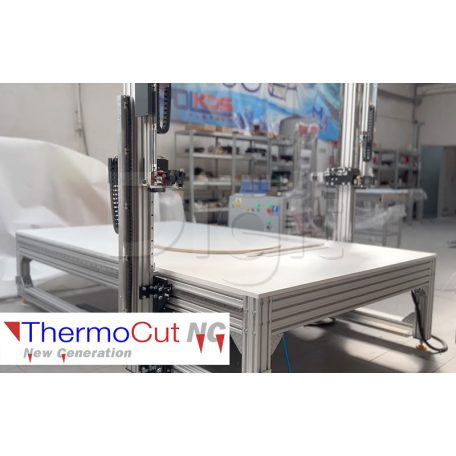

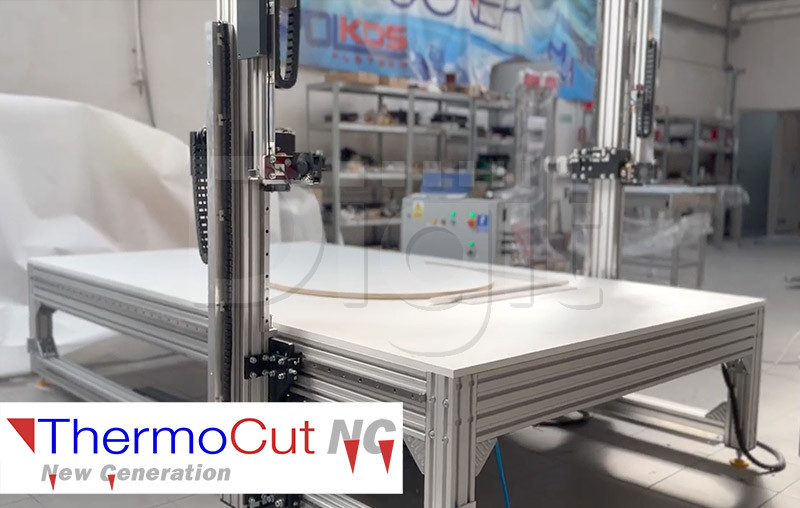

ThermoCut NG industriálna rezačka polystyrénu
Nová generácia priemyselných rezačiek EPS.
Robustná otvorená rámová konštrukcia s lineárnymi vedením, hrebeňovým pohonom a vysokokrútiacimi motormi s planétovými prevodovkami.
Vysokopresné, robustné zariadenie určené najmä na presné rezanie strešných izolačných prvkov z polystyrénovej peny.
Pokročilé digitálne riadenie v kombinácii so špecializovanými softvérovými modulmi pre spádové a zakrivené prvky umožňuje výrobu bez potreby ručného CAD kreslenia. Stroj je ideálny pre výrobcov izolácií, ktorí požadujú produktivitu, opakovateľnosť a flexibilitu.
Popis
Údaje
Šírka [mm]
1600
Dĺžka rezu
160 cm
Množstvo rezacích drôtov
1
Výrobca
Coner
Číslo položky
TC-NG
Hmotnosť
250 kg/ks
Výhody
- masívna konštrukcia
- stabilný, bezvibračný rám
- dlhá životnosť
- presné riadenie pohybu
- európska výroba
- vysoká presnosť
- opakovateľnosť v priemyselnej sériovej výrobe
- rezanie zložitých 2D/3D tvarov
- dlho trvácny drôt
- 900 mm otočný stôl
- mechanický napínač drôtu umožňujúci vysunutie drôtu až do 1000 mm
.

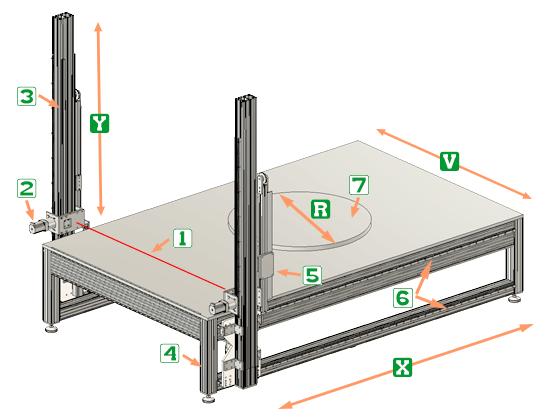

X length of workspace
Y height of workspace
useful wire length (max. foam thickness)
rotating table (900 mm diameter)
cutting wire (resistance wire)
high torque stepper motors with planetary gears
toothed steel rack
heavy Bosch Rexroth alu profiles

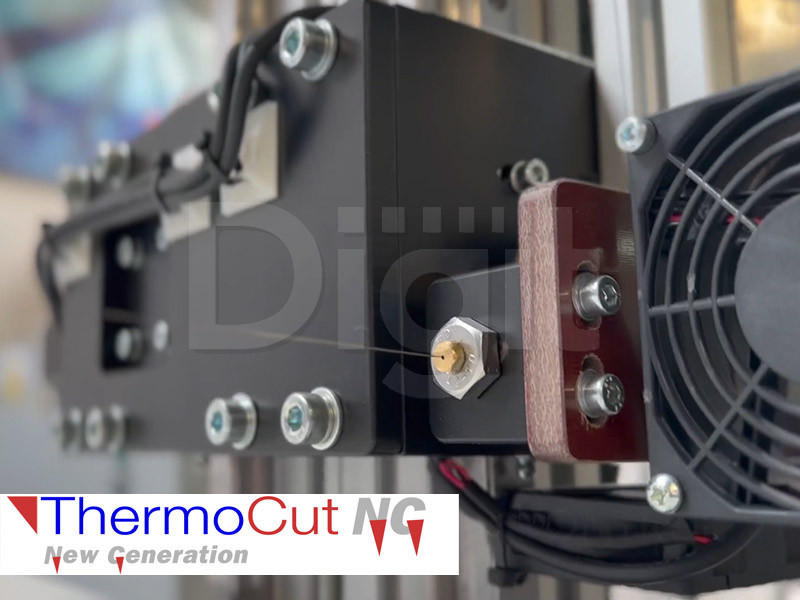

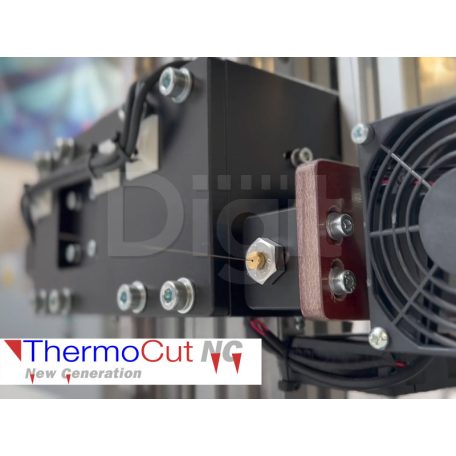

automic mechanic wire tension system
toothed steel rack and trapezoid rail guide

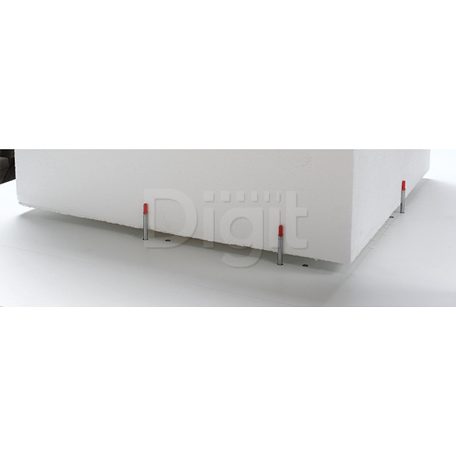

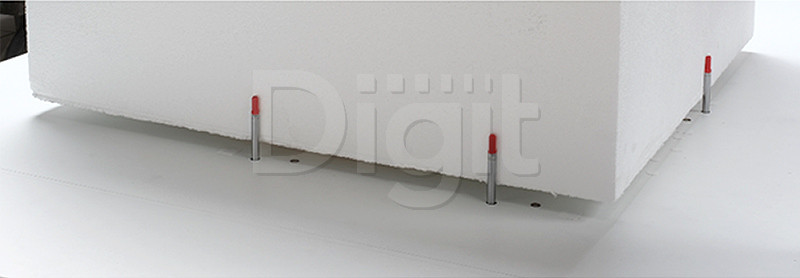

pneumatic foam block positioning system (3 pairs of stops)
Softvér
- načítanie súborov vo formátoch HPGL alebo DXF
- automatické plánovanie rezacích ciest
- automatické spojenie objektov, filtrovanie zbytočných línií
- manuálne ovládanie rotačného stola
- manuálne ovládanie rezačky do smeru X a Y
- 10 definovateľných a uložiteľných konfigurácií rezania
- útvar na rezanie je dimenzovateľný
- upozorňuje na opotrebovanie žeraviaceho vlákna
- simulácia rezania a náhľad (je možné prezrieť vopred cestu rezania)
- rezanie mnohostranných hranolov, otáčanie počas rezania, rezanie helikálnych útvarov
- projekt rezania: vytváranie nepravidelných rotačných telies z viacerých nákresov, zadaním otáčania medzi jednotlivými zárezmi
- po prerušení je možné pokračovať v rezaní (napr. v prípade pretrhnutia žeraviaceho vlákna)
- zobrazí náhľad 3D telies. Toto je veľmi dôležité pri vyrezávaní nepravidelných rotačných telies.
- dva konce žeraviaceho vlákna je možné ovládať nezávisle na sebe: vyrezáva aj dva rozlišné útvary, jeden nákres v dvoch rozlišných rozmeroch a pozíciách
- ovládací softver je v maďarskom alebo v anglickom jazyku a podrobná príručka aj v slovenskom jazyku

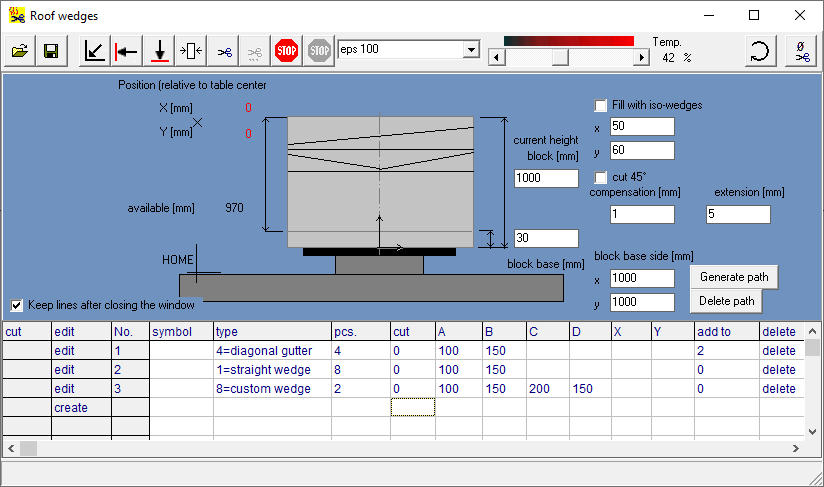

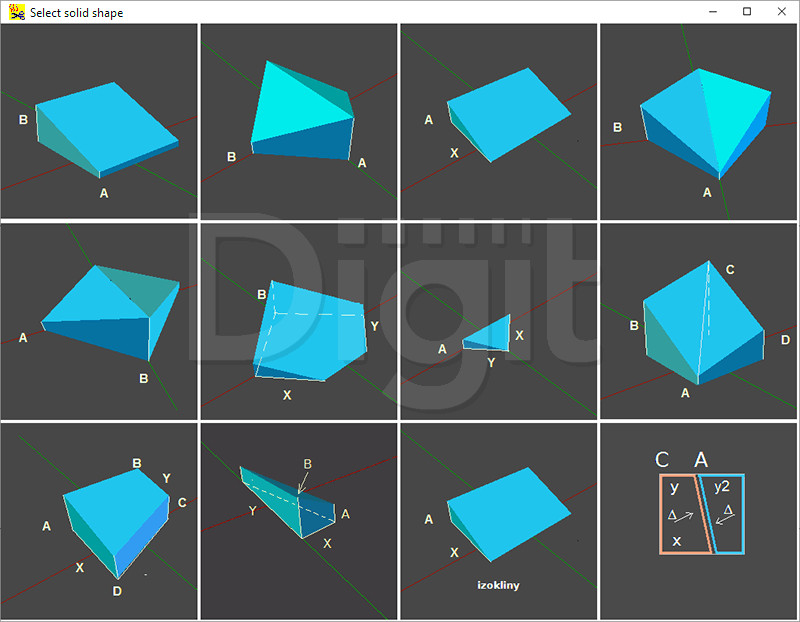

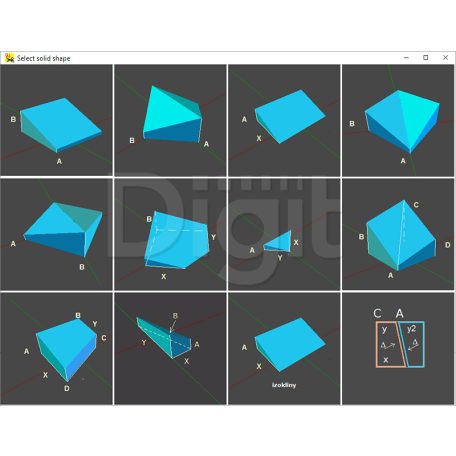

Softvér poskytuje intuitívne grafické rozhranie na podporu automatizovanej výroby strešných izolačných prvkov na vytváranie spádu. Z prehľadného zoznamu šablón je možné v priebehu niekoľkých sekúnd vybrať požadované prvky. Stačí zadať počet kusov a potrebné bočné rozmery (výšky rohov) a systém je okamžite pripravený zostaviť výrobný zoznam. Softvér automaticky sleduje, koľko prvkov už bolo vyrobených, a včas upozorní obsluhu, keď je potrebná výmena EPS bloku – výroba tak zostáva plynulá a bez prerušení.
