EPS hab megmunkálásának lehetőségei

Az EPS (expandált polisztirol) keményhab olcsó, alacsony tömegű, könnyen kezelhető alapanyag.

Az EPS közismert - mára már köznévvé vált - neve a hungarocell, egyéb elnevezései: nikecell, stiropor, styropor, polistirol. Táblákban és tömbökben is kapható.

A polisztirol alkalmas egyedi termékek előállítására vagy akár sorozatgyártásra is. Népszerű felhasználási területei: épületdíszek, homlokzatdíszítés-rekonstrukció, 3D reklámdekoráció, óriás habbetűk, cégtáblák, feliratok, film- és színházi díszletek készítése.

A habosított polisztirol feldolgozása rendkívül sokrétű, a legegyszerűbb kézi szerszámoktól a nagyteljesítményű ipari gépekig számos technológia létezik. A választott módszer mindig a kívánt formától, a pontossági igénytől és a gyártási mennyiségtől függ.

A termikus, melegvágási eljárások a legelterjedtebbek és legtisztábbak, mivel nem képződik közben szálló por és törmelék. A magas hőmérsékletű izzószál elpárologtatja maga körül az anyagot, sima és zárt felületet hagyva maga után. A mechanikus módszerekkel, marással, forgácsolással még komplexebb, összetettebb 3D alakzatok is létrehozhatók.

Ebben a leírásban csak a Digit által forgalmazott izzószálas és mechanikus eszközök szerepelnek. Ezek (az íves habvágó kivételével) mind számítógép-vezérelt (CNC) gépek. A kézi megmunkálásra vagy a formahabosításra, formaöntésre nem térünk ki.

feszített izzószálas habvágó (2-tengelyes)

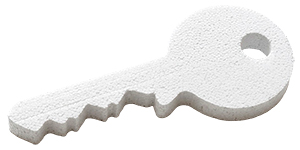

A feszített izzószálas habvágó működési elve miatt a vágás egy egyenes vonal. Ez alapjaiban határozza meg, milyen alakzatok gyárthatóak vele. Elkészíthető bármilyen 2D-s profil (kör, csillag, sziluett, betű, logó), amit az izzószál a habtömb teljes szélességében vagy hosszában átvág.

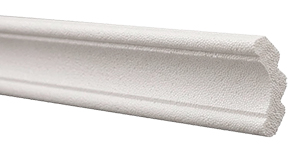

3D feliratok, alakzatok vagy épület díszítésre szánt dekorlécek készítésének eszköze.

feszített izzószálas habvágó (2-tengelyes, perspektíva-vágási lehetőséggel)

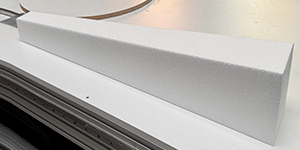

Ha a CNC habvágógép az izzószál két végét külön-külön is tudja mozgatni, akkor nem csak egyenes díszlécek vagy habbetűk vághatók vele, hanem a habból vágott alakzat eleje és hátulja különböző méretű és/vagy alakú lehet. Kúpos vagy döntött oldalú testek is vághatóak.

feszített izzószálas habvágó (forgatómotorral)

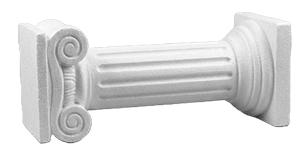

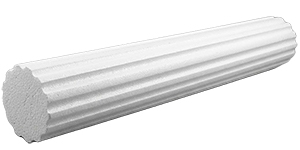

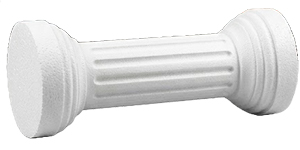

Egy vízszintes vagy függőleges tengely mentén forgatva a habtömböt, forgástestek is vághatóak. Pl. oszlopok.

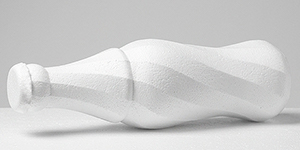

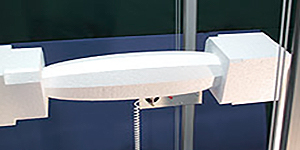

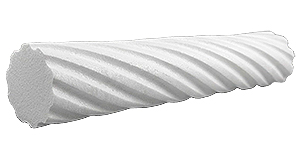

A Coner habvágókhoz adott SoftCut szoftver lehetővé teszi aszimmetrikus forgástestek vágását is RAW Triangle formátumú 3D ábrákból.

izzószálas habvágó (forgatómotorral és formázható vágódróttal)

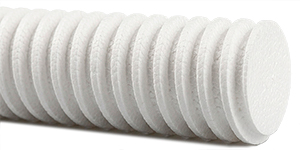

A vízszintes tengellyel forgatott habtömbhöz a formázható vágódrótot "esztergakés"-ként használva, a berendezés a CNC esztergapadként funkcionál.

A feszített izzószálas gépekkel nem megvalósítható geometriák:

Gömb alakú vagy 3D konkáv, gömbölyített felületek. Mivel a huzal mindig egyenes vonalat képez két pont között, a huzal mentén nem hozható létre görbület. Egy félgömböt vagy homorú tányérformát egyenes huzallal nem lehet kivágni (csak sokszögelt megközelítéssel vagy forgatással).

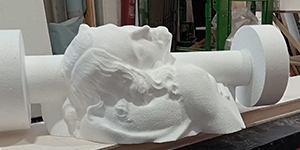

Alávágások és 3D-s szabadformájú felületek. Olyan felületek, amelyek mindhárom tengely mentén változó görbületűek (pl. emberi arc). Ezekhez a szokásos 3-tengelyes marási technológia (CNC maró) szükséges.
Éles belső sarkok a huzal átmérőjénél kisebb sugárral. Bár a huzal nagyon vékony (~ 0,25 mm), a hőterjedés miatt a nagyon finom részletek elmosódhatnak.

íves habvágó

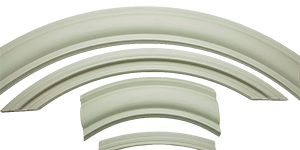

A feszített izzószálas habvágó gépek csak egyenes épületdíszítő-profilokat és holkerléceket tudnak vágni. Ezeknek a gépeknek jó kiegészítője az íves habvágó, amellyel ívelt formákat, például (, C, S, O alakú épületdekorációkat lehet létrehozni. A vágást egy kézzel a megfelelő formára hajtogatott drót végzi.

marógép (3-tengelyes, magasított portállal)

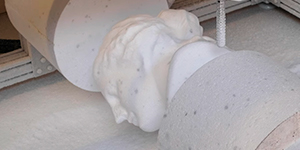

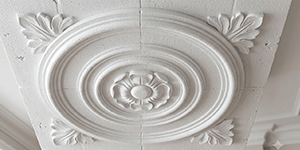

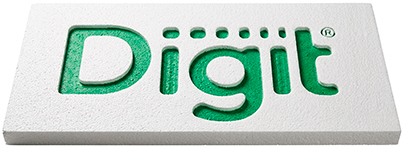

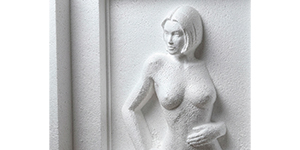

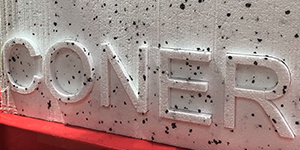

Egy 3-tengelyes CNC marógép magasított híddal használható vastag EPS táblák marásához, domborművek készítéséhez. Jól használható öntőformák előállítására is.

marógép (3-tengelyes, magasított híddal és Bornemann szerszámmal)

Egy 3-tengelyes CNC marógép magasított híddal és Bornemann üreges szerszámmal használható vastag EPS táblák forgácselszívásos marásához, domborművek készítéséhez. Jól használható öntőformák előállítására is.
Maga a Bornemann marófej ugyanúgy működik, mint a többi, EPS habhoz tervezett marószerszám.
A fő különbség a forgácselszívás módjában van, valamint a marófej akár nagyon nagy méretű is lehet.
